顎式破碎機示意圖
顎式破碎機俗稱顎破,又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔,模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的最高抗壓強度為320Mpa。
國內顎式破碎機制造廠家技術水平相差很懸殊,有少數廠家的產品基本接近世界先進水平,而大多數廠家的產品與世界先進水平相比差距較大。顎式破碎機機架占整機質量的比例很大(鑄造機架占50%,焊接機架占30%)。國外顎式破碎機都是焊接機架,甚至動顎也采用焊接結構。顎式破碎機采用焊接機架是發展方向。國內顎式破碎機機架結構設計不合理實例有許多,其原因就是沒按破碎機實際受力情況去布置加強筋
近幾年來,隨著露天礦開采比重的增加,以及大型電鏟(挖掘機)、大型礦用汽車的采用,而露天礦運往碎礦車間的礦石塊度達到1.5~2.0米;同時,由于原礦石的品位日趨降低,要想保持選礦廠原有的生產能力,就得大大增加原礦石的開采量和碎礦量,因此顎式破碎機正在向大型的方向發展。目前,國外制造的最大規格的顎式破碎機是:3000×2100毫米(簡擺),給礦塊度為1800毫米,生產能力為1100噸/臺·時;2100×1670毫米(復擺),排礦口為355毫米時,其生產能力為3000噸/臺·時。
隨著耐沖擊的大型滾動軸承的出現,國內外有采用復擺顎式破碎機代替簡擺破碎機的趨勢,這是因?yàn)樵跅l件相當?shù)那闆r下,前者較后者生產能力提高30%;在兩者生產能力相同時,前者比后者重量減輕20%~30%。但是,復擺顎式破碎機的結構方面還存在某些問題,尚待研究改進。
應當看到,近年來由于我國大型滾動軸承材質的提高,以及井下粗碎設備的需要,復擺顎式破碎機也有向大型方向發展的趨勢,目前正在試制900×1200復擺破碎機。隨著設備規格的大型化,一般顎式破碎機的調整裝置和保險裝置必然要采用新的機構。因此,當前顎式破碎機發展的另一個趨勢,就是排礦口大小采用液壓調整機構,不僅簡便迅速,并在工作中隨時可以根據需要進行調整;同時,機器的超負荷的保險裝置也是采用液壓機構,以達到安全可靠,亦不損壞推力板,而且故障排除后,機器立即恢復工作。國內外都在大力發展這種液壓顎式破碎機。我國已經生產900×1200液壓簡擺顎式破碎機,并在萊蕪鐵礦和羅茨鐵礦投入生產使用。生產實踐證明,液壓顎式破碎機的保險機構和調整機構,達到了安全保險和調整方便的目的,情況良好,深受崗位工人的歡迎。
在提高顎式破碎機的破碎效率方面,除了在原有設備的結構上作局部改進,如,增加破碎腔高度,提高生產能力;減小排礦口,增大破碎比;增加動顎擺動速度,以提高設備生產能力和改進產品質量以外,目前,各國都在研試新型結構的破碎機,如,沖擊顎式破碎機,雙動顎的顎式破碎機和液壓傳動的顎式破碎機等。

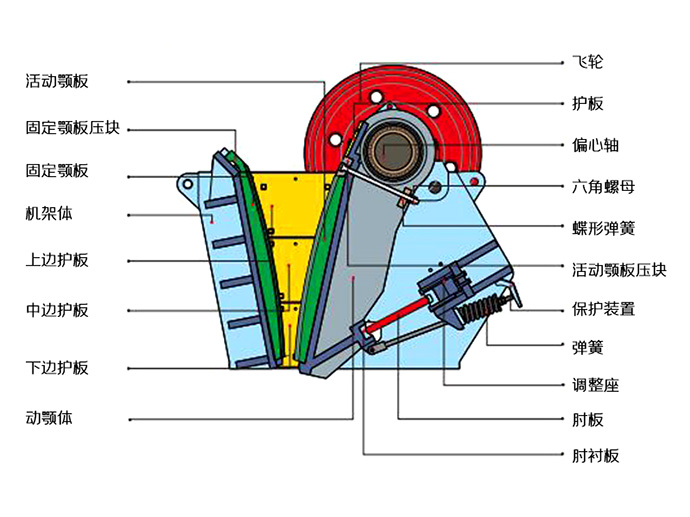

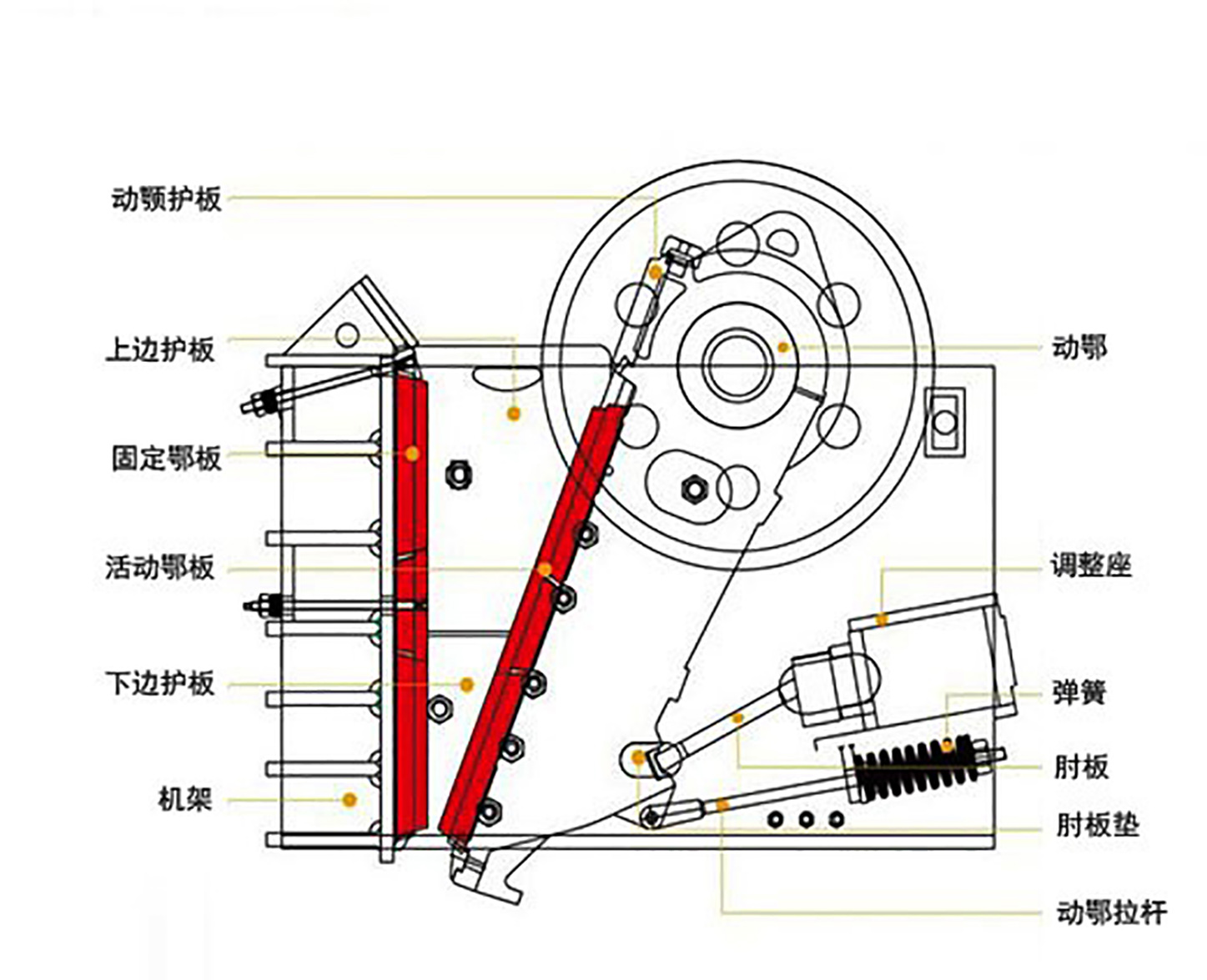

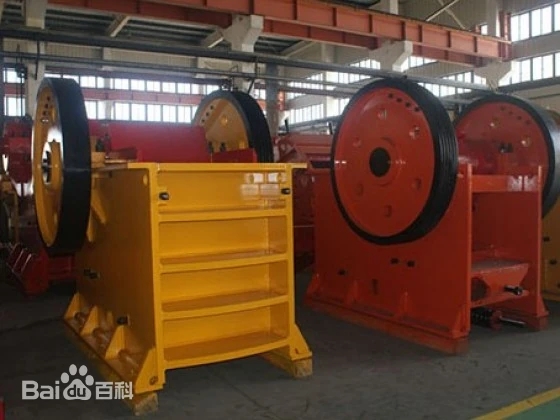

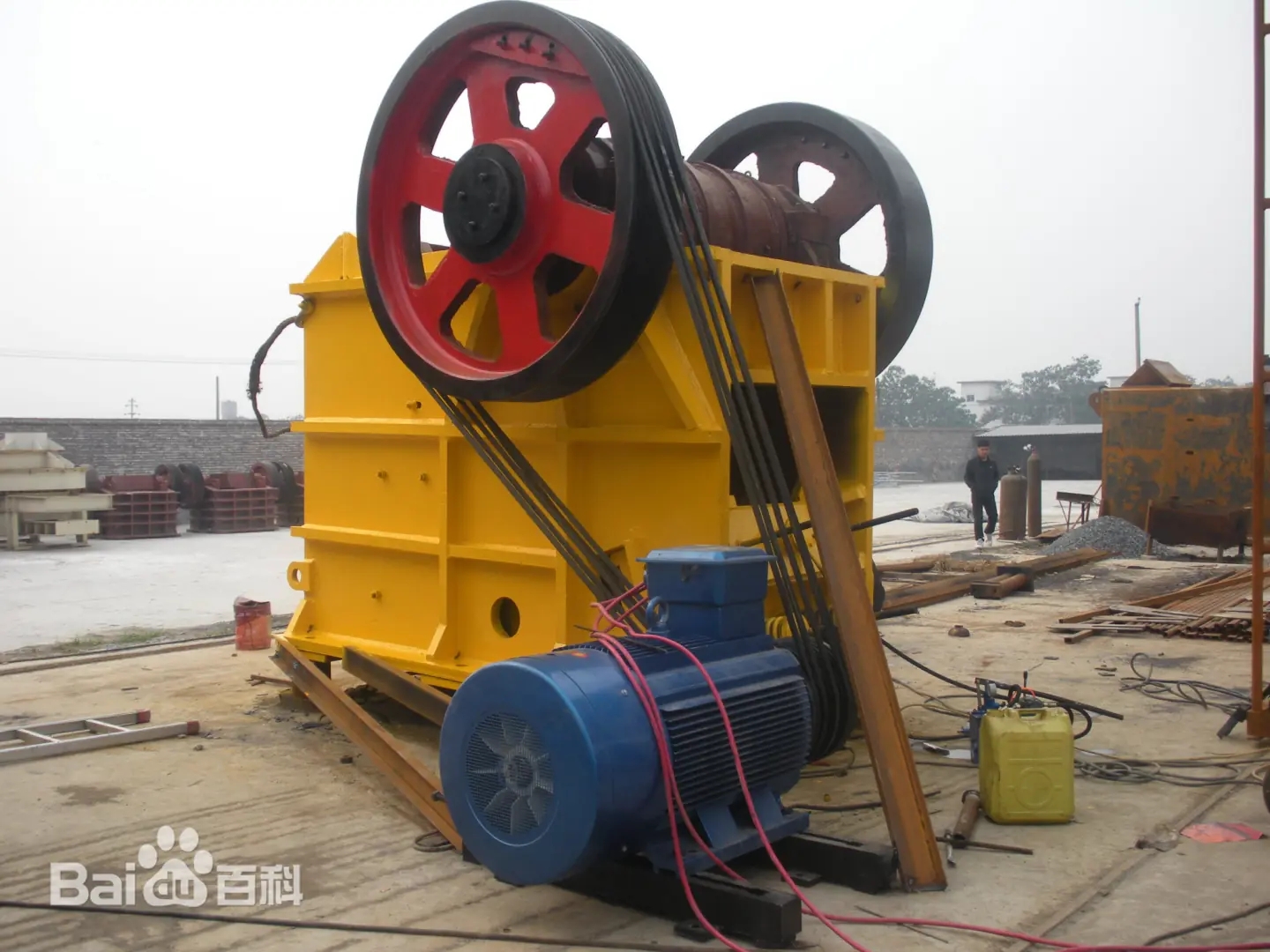

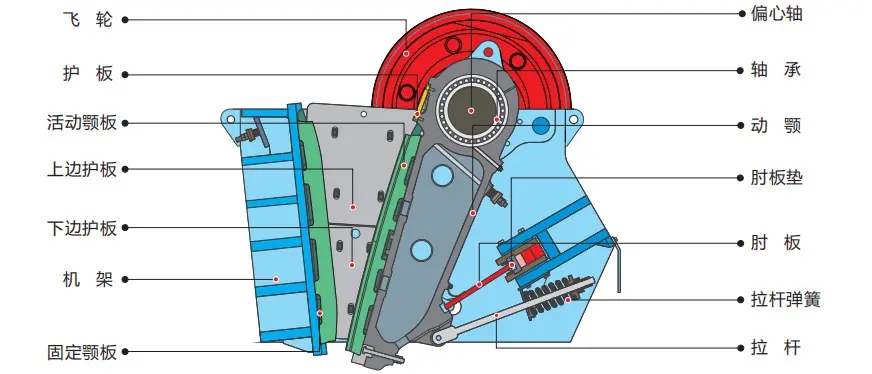

顎式破碎機部分機型示意圖
