旋回破碎機示意圖
旋回破碎機即立式復合式破碎機,又稱為復合破碎機,是破碎生產線和制砂生產線的機械。
裝有破碎錐的主軸的上端支承在橫梁中部的襯套內,其下端則置于軸套的偏心孔中。軸套轉動時,破碎錐繞機器中心線作偏心旋回運動它的破碎動作是連續進行的,故工作效率高于顎式破碎機。到70年代初期,大型旋回破碎機每小時已能處理物料5000噸,最大給料直徑可達2000毫米。旋回式破碎機用兩種方式實現排料口的調整和過載保險:一是采用機械方式,其主軸上端有調整螺母,旋轉調整螺帽,破碎錐即可下降或上升,使排料口隨之變大或變小,超載時,靠切斷傳動皮帶輪上的保險銷以實現保險; 第二種是采用液壓方式的液壓旋回破碎機,其主軸坐落在液壓缸內的柱塞上,改變柱塞下的液壓油體積就可以改變破碎錐的上下位置,從而改變排料口的大小。超載時,主軸向下的壓力增大,迫使柱塞下的液壓油進入液壓傳動系統中的蓄能器,使破碎錐隨之下降以增大排料口,排出隨物料進入破碎腔的非破碎物(鐵器、木塊等),以實現保險。
旋回破碎機和菌狀圓錐破碎機都是圓錐破碎機的一種。旋回破碎機是粗碎機,與顎式破碎機相比較,其優點是破碎過程是沿著圓環形破碎腔內連續進行,因此生產率較高,電耗低.工作平穩。適于破碎片狀物料。從成品粒度分布曲線可見.成品粒度組成中,超過出料口寬度的物料粒度比顎式破碎機的小,數量也少,粒度比較均勻。此外,原始物料可以從運輸工具直接倒入進料口,無需設置喂料機。旋回破碎機的缺點是:構造復雜.價格較高;檢修比較困難,修理費用大;機身較高,使廠房,基礎等構筑物的費用增大。
旋回破碎機適宜于生產量較大的工廠和采料場中使用。根據經驗,如果選型時,一臺顎式破碎機能滿足生產要求,則用顎式;如果需要兩臺顎式,則應考慮選用一臺旋回破碎機。

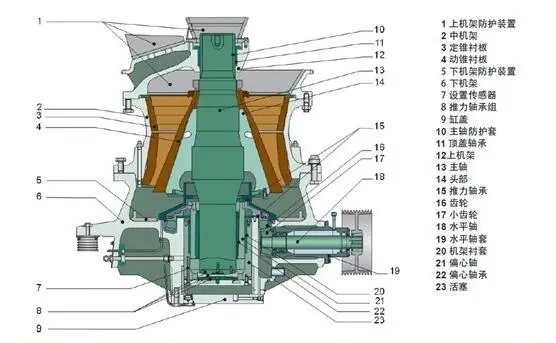

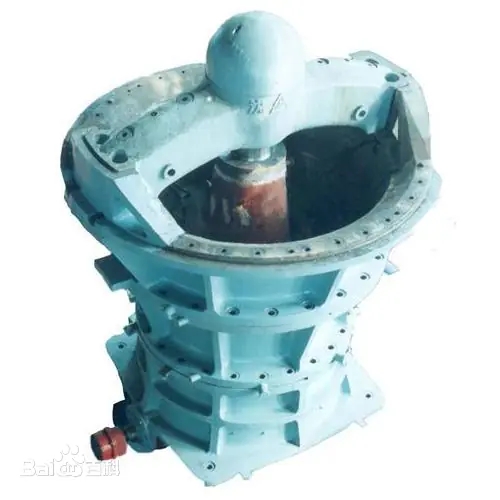

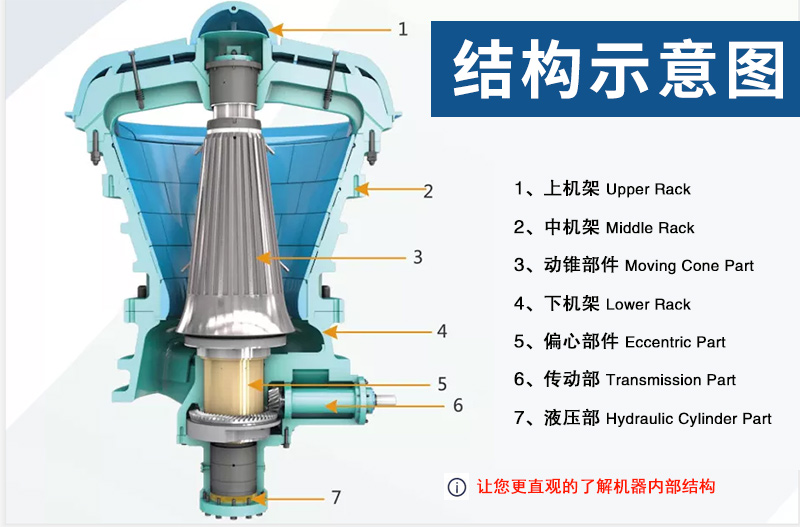

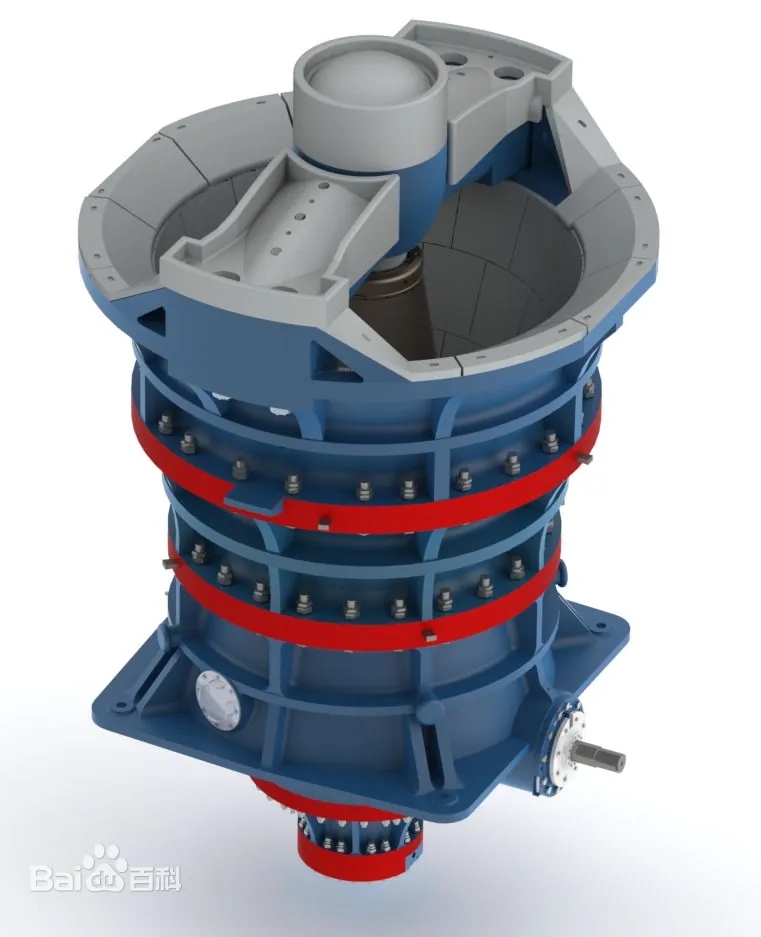

旋回破碎機部分機型示意圖:
